Trojfázová ochrana pred bleskom 220 V.

DS60PV sú vysokovýkonné prepäťové ochrany typu 1, odporúčané vtedy, keď je v inštalácii možný priamy úder blesku.

Zaslať požiadavku

Rýchle dodanie
Zabezpečenie kvality
Zákaznícky servis 24/7

Predstavenie výrobku

Solárne 600V 2P 20-40kA DC SPD 3P + N Typ 2 DC zariadenie na ochranu proti slnečnému žiareniu dvojpólové, 600V, 20-40 kA.

Prepäťová ochrana proti prepätiu 1 000 VDC

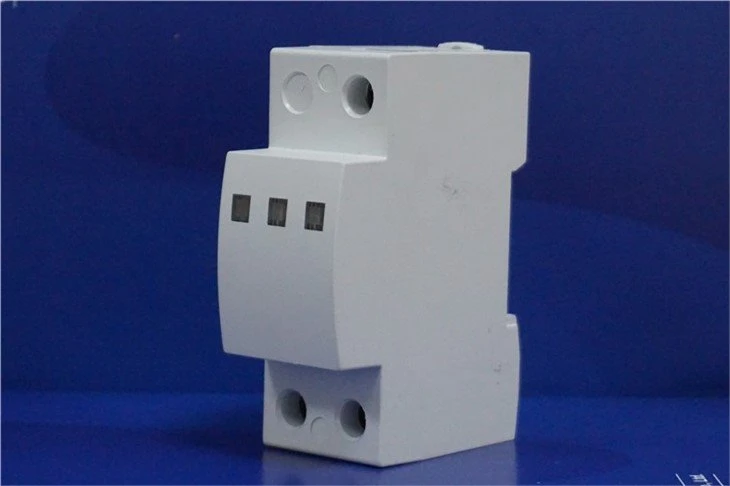

DS60PV sú vysokovýkonné prepäťové ochrany typu 1, odporúčané vtedy, keď je v inštalácii možný priamy úder blesku. Sú k dispozícii s prevádzkovým napätím 500 a 1 000 VDC. Použitie prepäťovej ochrany typu 1 sa odporúča na oboch koncoch napájacieho vedenia jednosmerného prúdu (strana solárneho poľa a strana meniča/meniča). Je vyrobený z monoblokového krytu a montuje sa na lištu DIN. Prepäťové ochrany PV sú namontované na DIN lištu a sú ideálne na umiestnenie do kombinovaných boxov.

Prehľad ochrany proti prepätiu DC

Solárne fotovoltaické (FV) systémy sú veľmi náročné a nákladné projekty. Často vyžadujú, aby bol solárny FV systém v prevádzke niekoľko desaťročí, než prinesie požadovanú návratnosť investícií.

Mnoho výrobcov zaručuje životnosť systému viac ako 20 rokov, zatiaľ čo na menič je spravidla poskytovaná záruka iba 5 až 10 rokov. Všetky náklady a návratnosť investícií sú vypočítané na základe týchto časových období. Mnoho fotovoltických systémov však nedosahuje splatnosť kvôli exponovanej povahe týchto aplikácií a ich prepojeniu späť do rozvodnej siete striedavého prúdu. Solárne fotovoltaické panely s kovovým rámom namontovaným na otvorenom priestranstve alebo na strechách pôsobia ako veľmi dobrý bleskozvod. Z tohto dôvodu je rozumné investovať do prepäťovej ochrany, aby sa odstránili tieto potenciálne hrozby a maximalizovala sa tak životnosť systému. Náklady na komplexný systém prepäťovej ochrany sú nižšie ako 1% z celkových výdavkov na systém.

Odporúčané postupy

1) Uzemňovací systém

Prepäťové ochrany skratujú prechodové momenty do uzemňovacieho systému zeme. Zemná dráha s nízkou impedanciou a rovnakým potenciálom je rozhodujúca pre správnu funkciu prepäťových chráničov. Všetky systémy napájania, komunikačné linky, uzemnené a neuzemnené kovové objekty musia byť ekvipotenciálne prepojené, aby schéma ochrany fungovala efektívne.

2) Podzemné pripojenie z externého FV generátora na elektrické riadiace zariadenie

Ak je to možné, spojenie medzi externým solárnym FV generátorom a vnútorným zariadením na reguláciu výkonu by malo byť podzemné alebo elektricky tienené, aby sa obmedzilo riziko priameho úderu blesku a/alebo spojky.

3) Koordinovaný systém ochrany

Všetky dostupné napájacie a komunikačné siete by mali byť riešené prepäťovou ochranou, aby sa odstránili zraniteľné miesta FV systému. To by zahrnovalo primárny sieťový zdroj striedavého prúdu, striedavý výstup meniča, jednosmerný vstup meniča, kombinátor PV reťazcov a ďalšie súvisiace dátové/signálne vedenia, ako napríklad RS-485, prúdová slučka 4-20mA, PT-100, RTD a telefónne modemy.

technické údaje

● Pól: 2P

● Klasifikovaný test: II

● Uoc max: 600 VDC

● Maximálne nepretržité prevádzkové napätie: 600 VDC

● Menovitý vybíjací prúd In (8/20): 20 kA

● Maximálny vybíjací prúd (8/20s): 40 kA

● Úroveň ochrany pred napätím: 2 kV

● Certifikácia: IEC61643-1

Podmienky a rozmery

● Kapacita zapojenia tvrdého drôtu: 4 ~ 25 mm

● Flexibilný drôt: 4 ~ 16 mm²²

● Dĺžka odizolovania: 10 mm
