Elektrické vedenie SPD

Chráňte elektrický systém a nabíjajúce sa elektrické zariadenia pred hromom a okamžitým prepätím;

Zaslať požiadavku

Rýchle dodanie
Zabezpečenie kvality
Zákaznícky servis 24/7

Predstavenie výrobku

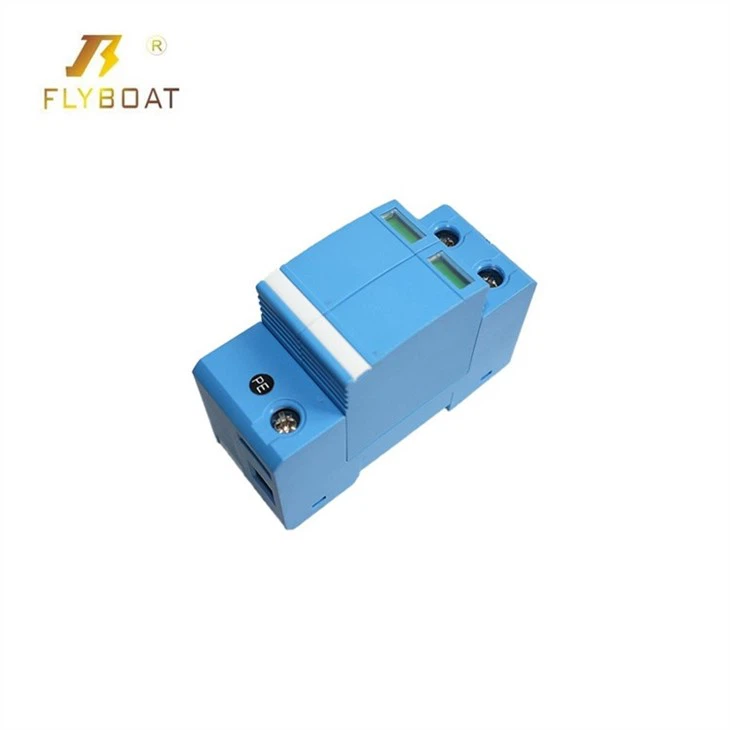

Prepäťové ochranné zariadenie SPD DC 500V 800V 1000V 2P DC1000V 20KA ~ 40KA Nízkonapäťová zvodič Domová koľajnica 2 póly.

Detaily produktu

● Prepäťová ochrana 40 kA

● Cena: 2,5-10 USD

Popis

Zariadenie prepäťovej ochrany radu Ulta (ďalej len SPD) sa používa pre napájacie systémy ako IT, TT, TN-C, TN-S, TN-CS atď. Pre nízkonapäťový distribučný systém striedavého prúdu, pre nepriame blesky a priamy blesk alebo iné Prepätie prechodného prepätia je chránené. SPD má ochranu v spoločnom režime (MC). Jednotka SPD vyhovuje požiadavkám GB/T18802.1/IEC61643-II.

● Elektrické hodnotenie: 230/400V, AC50/60Hz, 3-fázové;

● Použitie: Chráňte elektrický systém a nabíjajúce sa elektrické zariadenia pred hromom a okamžitým prepätím;

● Štandard: IEC/EN 61643-1

● Počet pólov: 1, 2,3, 4;

● Elektrické hodnotenie: 230/400V, AC50/60Hz;

● Použitie: Chráňte elektrický systém a nabíjajúce sa elektrické zariadenia pred hromom a okamžitým prepätím;

● Elektrické hodnotenie: Jednofázový distribučný a riadiaci systém napájania AC50/60Hz, 230V;

● Skratový prúd: až 10kA (8/20μs);

● Použitie: Chráňte elektrický systém a nabíjacie elektrické zariadenia pred bleskom a okamžitým prepätím;

Technické parametre

Kategórie alebo typy SPD

Dva hlavné typy SPD sú komponenty obmedzujúce napätie a prepínače napätia. Súčasti obmedzujúce napätie menia impedanciu so zvyšujúcim sa napätím, čo má za následok zovretie prechodového napätia. Komponenty na prepínanie napätia sa „zapnú“ po prekročení prahového napätia a okamžite klesnú na nízku impedanciu. Väčšina systémov dnes zahŕňa oba typy komponentov dohromady, aby agregovala silné stránky a obmedzila slabé stránky každej jednotlivej časti.

Príkladmi komponentov obmedzujúcich napätie sú varistory na báze oxidu kovu (MOV) a diódy na potlačenie prechodného napätia (TVS). Medzi komponenty na prepínanie napätia patria plynové výbojky (GDT) a iskricové medzery.

Ako porovnávať kategórie SPD

Prepäťové zložky je možné porovnať podľa toho, ako fungujú, podľa nasledujúcich faktorov.

Doba odozvy

Čas odozvy daného komponentu jednoducho znamená, ako rýchlo komponent reaguje, keď je prekročený prah prepätia. Komponenty obmedzujúce napätie - najmä diódy TVS - majú kratšiu dobu odozvy ako súčiastky na prepínanie napätia (tj. Medzery iskier a GDT).

Následný prúd

Tento výskyt je obmedzený na zariadenia na prepínanie napätia. Následný prúd nastáva, keď sa zariadenie na ochranu proti prepätiu „nevypne“ (tj. Nevráti sa do stavu s vysokou impedanciou) po prechodovej udalosti v dôsledku nízkeho poklesu napätia v komponente. To umožňuje, aby prúd počas normálnej prevádzky ďalej pretekal zariadením.

Tento jav nie je v AC systémoch žiadnym problémom, pretože kríženie nuly umožňuje komponentu vypnúť a vrátiť sa do stavu s vysokou impedanciou. Jednosmerný systém používajúci zariadenia na prepínanie napätia však vyžaduje ďalšie zváženie.

Priepustné napätie

V prípade prepätia je prepúšťacie napätie množstvo napätia, ktoré komponent umožňuje dosiahnuť pripojené zariadenie. Pokiaľ ide o prepúšťacie napätie, diódy obmedzujú napätie najlepšie a udržiavajú ho na najnižšej úrovni, ale táto výhoda je obmedzená, pretože diódy nie sú pri spracovaní väčších nárazových prúdov také účinné.

Jednou z komponentov, ktoré nie sú uvedené vyššie ako jedna z najlepších alebo najhorších v ktorejkoľvek z týchto troch oblastí, je MOV, pretože MOV sa vo všeobecnosti považujú za prevádzkyschopné v každej kategórii, fungujú ako jack-of-all-trade, nie všaknajlepšiev jednom.

Všimnite si toho, že väčšina produktov SPD na dnešnom trhu je hybridných prevedení, ktoré sú kombináciou viacerých nárazových komponentov. Tieto výrobky vyvažujú klady a zápory každej jednotlivej súčasti a poskytujú zariadeniam vyváženú ochranu pred rôznymi druhmi prepätia.

Funkcie prepäťového ochranného zariadenia, ktoré je potrebné vedieť

Znalosť jednotlivých zložiek prepätia je užitočná na pochopenie, ale to, čo poháňa štandardy pre SPD, sú výkonové aspekty alebo funkcie pre každé zariadenie.

Po identifikácii systému distribúcie energie, ku ktorému má byť SPD pripojený, by ste mali porovnať rôzne dostupné zariadenia nasledovne:

1. Maximálne nepretržité prevádzkové napätie (MCOV). MCOV je maximálne napätie, ktoré zariadenie vydrží a naďalej správne funguje. Všeobecne by mal byť MCOV najmenej o 25% vyšší ako menovité napájacie napätie, ale je poháňaný príslušnými normami. Napríklad SPD nVent ERICO navrhnuté pre 120 nominálne voltové zariadenia majú MCOV 170 a pre 240 nominálnych voltových systémov je MCOV SPD 275.

2. Hodnotenie ochrany napätia (VPR) alebo úroveň ochrany napätia (hore). Hodnoty ochrany napätia a úrovne ochrany napätia sú hodnoty definované UL a IEC, ktoré sa týkajú priepustného napätia zariadenia. UL 1449 obsahuje test, ktorý na zariadenie aplikuje kombinovaný priebeh 6kV/3kA a meria prepúšťané napätie a určuje hodnotenie ochrany napätia (VPR). IEC 61643-11 má podobný test a označuje ho ako úroveň ochrany napätia (hore).

3. Menovitý prúd vybíjacieho prúdu (In). Definovaná ako špičková hodnota prúdu, ktorý je možné viesť cez SPD s vlnovým tvarom 8/20 µs, kde SPD stále funguje aj po 15 aplikovaných nárazoch. Podľa UL 1449 musia výrobcovia pre tento test zvoliť nominálny vybíjací prúd z vopred definovaného zoznamu (3ka, 5kA, 10kA alebo 20kA).

4. Stav indikácie. Indikátor stavu, ktorým môže byť mechanický indikátor, LED dióda alebo diaľkový alarm, poskytuje jednoduchý indikátor Go/No-Go. Rázové hodnotenie je niečo, čo mnohí považujú za kľúčový faktor špecifikácie SPD. Avšak:

5. Prepäťová prúdová kapacita alebo maximálne prepäťové hodnotenie. Výrobcovia často uvádzajú tieto hodnotenia ako údaj buď o životnosti zariadenia, alebo o jednorazovom maximálnom nárazovom prúde, ktorý zariadenie dokáže zvládnuť. Napriek tomu, že sa tieto hodnotenia zobrazujú na mnohých webových stránkach výrobcov a v technických listoch, UL alebo IEEE tieto hodnotenia nedefinuje. To umožňuje každému výrobcovi vytvoriť si vlastné požiadavky na testovanie (ak existujú), čím sa v konečnom dôsledku stanú menej spoľahlivými ukazovateľmi výkonu.
